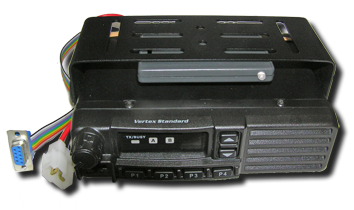

Adatátviteli összeállítás VX 2100 -al

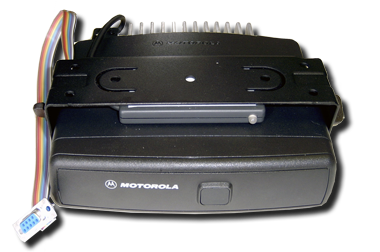

Adatátviteli összeállítás GM Databox -al
AF 6052 Rádiós modem

RACOM RE400 URH digitális rádió
Raveon M7-RV-CEA URH digitális rádió
MDS EL705 URH digitális rádió
MDS 4710 URH digitális rádió
URH digitális rádió adatátviteli átjátszó állomás

AF 6050 xx DI xx DOI ISM sávú távvezérlés
AF 6050-1 RS-232 Rádió modem
AF 6050-1 RS-485 Rádiós modem

AF 6058-1-RS 485 Rádió modem
AF 6058-2 Rádió modem
AF 605016 DI 16 DOI távvezérlés

CSATLAKOZTATHATÓ MODEMEK
GPRS MODEMEK SZÉLESSÁVÚ IP alapú adatátviteli eszközök
AF 6053-232/485 EXT modem
AF 6055-1 Rádiós modem
AF 6055-2 Rádiós modem
AF 6054 USB modem



Industry Porte Gsm GPRS modem
Telit GT863-PY GSM/GPRS modem

M2M GPRS modem
Sierra FXT009 EDGE GSM/GPRS modem

Canopy Access Point - AP
Canopy subscriber module -SM
Canopy Backhaul - BH
Canopy CMM Micro rendszer

FC-301D UHF adatrádió
FC-301D data adapteres UHF adatrádió
FC-301DM modemes UHF adatrádió

FC301a

Az FC-301D adó-vevő adatátviteli célokra készült az ETSI EN 300 113 2 szabvány figyelembe vételével.

Műszaki jellemzők:

  • Frekvencia tartomány: 136-174MHz, 400-470MHz
  • Csatornák száma: 16
  • Csatornatávolság: 12.5 kHz
  • Moduláció: FM
  • Kimenő teljesítmény: max. 5W programozható
  • Áramfelvétel : <1.5A (13.8V / 5W kim.telj. esetén)
  • Tápfeszültség: jellemzően 13.8V DC ( 9-15V)
  • Méretek: 106 x 54 x 18 mm
  • Súly: 150 gramm
  • Működési hőmérséklet: -20 .... +60 C
  • Antenna csatlakozó: BNC, female
  • Opcionális modem sebessége: 2400 Bps



vissza



FC301b


A készülék frekvencia engedélyhez kötött sávban üzemel.
A beállítható csatornák száma: 16.

A max. 5Watt teljesítmény nagyobb hatótávolságú rendszerekben való felhasználáshoz is elegendő.

Választható belső, 2400 bps sebességű modem opció, de képes együttműködni más rendszerekben alkalmazott külső modemekkel is.

Adatlap FC-301D UHF adatrádió:PDF

Adatlap FC-301D data adapteres rádió:PDF

Adatlap FC-301DM modemes adatrádió:PDF

Kifutott termék, már nem rendelhető, csak szervíz!!!

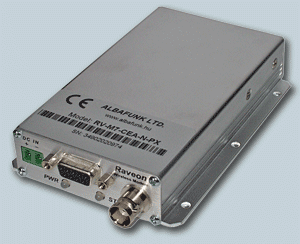

ALBAFUNK-RAVEON M7-RV-CEA
Digitális URH rádió

RAVEON





Müszaki paraméterek:

  • Frekvenciatartomány: 440-480MHz
  • RS232 / RS485 / RS422
  • Tápfeszültség: DC 10...16V
  • Antenna csatlakozó:BNC

  • Méretek: 130 x 78 x 24 mm


Raveon M7-RV-CEA letölthető adatlapPDF
megfelelőségi nyilatkozattal:

vissza

RACOM RE400 Digitális URH rádió

Racom





Müszaki paraméterek:



  • Frekvenciatartomány: 370-470MHz
  • Ethernet, RS232
  • Tápfeszültség: DC 10.8....30V
  • Antenna csatlakozó: SMA

  • Méretek: 137 x 96 x 31 mm



vissza

AF 6050-1 RS-485 Rádió modem

AF6050-1 RS485

Műszaki jellemzők:

  • Díjmentes, ISM sáv
  • Adó teljesítmény szint a szabvány előírása szerinti
  • Hatótávolság terepviszonyoktól függően:
    LP max: 600 m, HP max: 3000m
  • Tápfeszültség DC 10... 30 V
  • Áramfelvétel max: 550mA
  • RS-485 szintű adatcsatlakozás
  • Adatátviteli sebesség rádió csatornán:9600 bps
  • Adat interfész sebessége:9600 (1200... 115200) baud
  • Puffer méret 128 karakter
  • Működési hőmérséklet: -20 .... +60 C.
  • Méretek: 75x110x45 mm
  • Védettség: IP20
  • Súly 260





Az AF-6050-1 RS-485 Rádió modem egyfrekvenciás, félduplex müködésű eszköz, adatátviteli feladatokra.


A nem leválasztott RS-485 interfészen kapott adatokat transzparens módon továbbítja. A továbbítás csomag jellegű, a pufferelt adatok utolsó karakter időzítéssel kerülnek a rádió csatornára. A hatótávolság és megengedett adás idő az ISM sáv előirásainak megfelelően változik:

LP üzemmódban max 600m: 0,1-1-10-100% adásidő
HP üzemmódban max 3000m: max 10% adásidő



PDF



vissza

AF 6058-1-RS485 Rádió modem

AF6058-1

Műszaki jellemzők:

  • Díjmentes, ISM sáv
  • Adó teljesítmény szint a szabvány előírása szerinti
  • Hatótávolság terepviszonyoktól függően: max: 3000m
  • Tápfeszültség DC 10... 30 V
  • Áramfelvétel max: 550mA
  • RS-485 szintű adatcsatlakozás
  • Adatátviteli sebesség rádió csatornán:9600 bps
  • Adat interfész sebessége:9600 (1200... 115200) baud
  • Puffer méret 128 karakter
  • Működési hőmérséklet: -20 .... +60 C.
  • Méretek: 75x110x45 mm
  • Védettség: IP20
  • Súly 260g





Az AF-6058-1 RS-485 Rádió modem egyfrekvenciás, félduplex müködésű eszköz, adatátviteli feladatokra.


A nem leválasztott RS-485 interfészen kapott adatokat transzparens módon továbbítja. A továbbítás csomag jellegű, a pufferelt adatok utolsó karakter időzítéssel kerülnek a rádió csatornára. A hatótávolság és megengedett adás idő az ISM sáv előirásainak megfelelően változik:



PDF



vissza

AF 6050-1 RS-232 Rádió modem

Műszaki jellemzők:

  • Díjmentes, ISM sáv
  • Adó teljesítmény szint a szabvány előírása szerinti
  • Hatótávolság terepviszonyoktól függően 300... 600 m
  • Tápfeszültség DC 10... 30 V
  • Áramfelvétel max: 300mA
  • RS-232 szintű adatcsatlakozás 9 pólusú SUBD anya csatlakozón
  • Adatátviteli sebesség rádió csatornán:9600 bps
  • Adat interfész sebessége:9600 (1200... 115200) baud
  • Puffer méret 128 karakter
  • Működési hőmérséklet: -20 .... +60 C.
  • Méretek: 75x110x45 mm
  • Védettség: IP40
  • Súly 260g

vissza



AF-6050-1 Rádió modem egyfrekvenciás, félduplex működésű eszköz adatátviteli feladatokra.
Az RS-232 interfészen kapott adatokat transzparens módon továbbítja. A továbbítás csomag jellegű, a pufferelt adatok utolsó karakter időzítéssel kerülnek a rádió csatornára.

AdatlapAF 6050-1

AF 6050 16DI 16DO
távvezérlés/mérés adatgyűjtés

Az AF-6050 sorozatú távvezérlő eszközökkel vezetékes vagy vezeték nélküli mérés adatgyűjtést ill. távfelügyeletet lehet megvalósítani az ISM sávban. 16 adatpont lekérdezése-vezérlése-tükrözése vezetékes vagy vezeték nélküli hálózaton.

.AF6050

A berendezés működése: A központi berendezés a beprogramozott ciklusidővel kommunikál a tagállomással és a számítógép lekérdező üzeneteire a gyűjtött válaszokat MODBUS vagy más egyedi üzenetek formájában visszaadja.

Vezeték nélküli hatótávolság:

Terepviszonyoktól függően: max. 600m (ISM 1 sáv)
Terepviszonyoktól függően: max. 10km (ISM 2 sáv)

vissza

.

.

.

Fő műszaki jellemzők::

Digitális I/O modul : 16 db feszültségmentes kontaktussal vezérelhető, 2 állapotú bemenet (belső felhúzás a tápláló feszültségre: 24V)
Led kijelzések:
Kommunikáció
Bemenetek, kimenetek
Táplálás

Hálózati interfész a modulok között:
Vezetékes:
RS 485
Enthernet TCP/IP protokollal

Vezeték nélküli:
ISM sávú adó vevő

Kommunikációs interfész a további bővítő modulok vagy PC számára:
RS 485
Enthernet TCP/IP protokollal

Működési hőmérséklet:
Ipari környezetben működő eszközök: -30...+60 C

Táplálás:
12 vagy 24V DC áplálás: Üzemképes: 10.....30V DC között

Méretek:
35mm-es sínre rögzíthető egységes modul méretek:
(75 x 110 x 101mm) (mag.-mélys.-szél.)

AF 6050 xxDI xxDO
ISM sávú távvezérlés/mérés adatgyűjtés

Az AF-6050 sorozatú távvezérlő eszközökkel vezeték nélküli mérés adatgyűjtést ill. távfelügyeletet lehet megvalósítani az ISM sávban.

.AF6050A berendezés működése: A központi berendezés a beprogramozott ciklus idővel kommunikál az 1..4 tagállomással és a számítógép lekérdező üzeneteire a gyűjtött válaszokat MODBUS vagy más egyedi üzenetek formájában visszaadja. A ciklus idő az ISM sávú készülék szabványaiban előirtak szerinti.

Fő műszaki jellemzők:

AF-6050-16DI: Digitális I/O modul : 16 db feszültségmentes kontaktussal vezérelhető, 2 állapotú bemenet (belső felhúzás a tápláló feszültségre: 24V)
Led kijelzések:

  • Rádiós kommunkikáció
  • Bemenetek
  • Táplálás

Opcionális RS485 interfész további bővítő modulok számára




AF6050

Működési hőmérséklet:

  • Ipari környezetben működő eszközök: -30....+60 C

Táplálás

  • AF 6050-16DI : 12-24V DC
  • AF 6050 kp : 9-12V DC

Hatótávolság:

  • Terepviszonyokól függően: max. 600m (ISM 1. sáv)
  • Terepviszonyokól függően: max. 600m (ISM 2. sáv)

Mechanikai méretek :

  • 35 mm-es sínre rögzíthető egységesített modul méretek:
  • 75 x 110 x 101 mm (mag., mélys., szél.)
  • 75 x 110 x 70 mm (mag., mélys., szél.

vissza

AF 6058-2 Rádió modem

AF6058

Műszaki jellemzők:

  • Díjmentes, ISM sáv
  • EN 300 220-1, EN 300 220-3, EN 301 489-1, EN 301 489-3 megfelelőség
  • Adó teljesítmény szint
    kis teljesítmény: 100% idő felhasználás
    nagy teljesítmény: 10% idő felhasználás
  • Tápfeszültség változatok
    DC +6V
    DC 12V +/- 10%
    DC 24V (10....30V)
  • Áramfelvétel max: 300mA
  • Interfész változatok
    RS-232
    RS-485 szintű adatcsatlakozás 9 pólusú SUBD anya csatlakozón
    Ethernet MJ csatlakozás
  • Adatátviteli sebesség rádió csatornán: 4800/9600 bps
  • Adat interfész sebessége: 1200....115200 baud
  • Működési hőmérséklet: -20 .... +60 C.
  • Méretek: 90x165x30mm
  • Súly 260g

.



Az AF-6058-2 Rádió modem adatátviteli feladatra készült. Ajánljuk a rendszer integrátoroknak, folyamatszabályozási feladatokra és az ipar számos területén.

AF6058



Kifutott termék, már nem rendelhető, csak szervíz!!!

vissza

MDS EL705 adatátviteli adó vevő készülék

MDS EL705Az MDS EL705 készülék pont-pont és pont-több pont közti adatátviteli alkalmazásokra kifejlesztett digitális rádió adó-vevő, amely az UHF 400MHz sávban működik.  Mikroprocesszoros vezérléssel kiegészített, DSP  technológiai bázison kifejlesztett, igen gyors adás-vétel kapcsolási idővel rendelkező, nagy megbizhatóságú készülék. Ipari vezérlés és mérés-adatgyűjtés alkalmazásokban jól használható, de bármilyen félduplex adatátviteli alkalmazást lehetővé tesz, amely a paramétereihez illeszkedő csatlakozással kapcsolódik hozzá.
A készülék fejlett öndiagnosztikai rendszerrel rendelkezik, amely készülék hiba és  hibás müködés esetén információt ad, valamint riasztási állapotot hoz létre.
A rádió készülékben  a felhasználó a legfontosabb paramétereket egy terminál szoftver segítségével egyszerű módon tudja változtatni.



MDS EL705 adó-vevő fő műszaki adatok
pdf

Működési frekvenciasáv: 420....450MHz
Csatorna osztás: 12,5 kHz
Frekvencia beállítás lépésköz: 6,25kHz
Frekvencia stabilitás: 1,5ppm
Teljesitmény beállithatóság: 0,1-1-2W
RF impedancia: 50 Ohm
Adás kitöltési tényező: 50%
TOT timer: programozható
Adásra kapcsolási idő: <5 msec
Vevő érzékenység: -113 dBm
Adat csatlakozás: RS-232,  25 pólusú anya
Adat interfész sebessége: 1200..9600    Baud
Byte hossz: 10 bit
Táplálás: 10,5..30V DC (min 0,5A)
Működési hőmérséklet: -30..+60 C
Méretek: 45x127x165  mm
Tömeg: 0,5 kg

vissza

MDS 4710 adatrádió

MDS 4710 adatrádióAz MDS 4710E készülék pont-pont és pont-több pont adatátviteli alkalmazásokra kifejlesztettdigitális rádió adó-vevő, amely az UHF (400MHz) sávban működik. Mikroprocesszoros vezérléssel kiegészített, DSP technológiai bázison kifejlesztett, igen gyors adás-vételkapcsolási idővel rendelkező, nagy megbizhatóságú készülék. Ipari vezérlés és mérésadatgyűjtés alkalmazásokban jól használható, de bármilyen félduplex adatátviteli alkalmazástlehetővé tesz, amely a paramétereihez illeszkedő csatlakozással kapcsolódik hozzá.Fejlett diagnosztikai és riasztási szoftverhez illeszkedő rádió, amely programozhatóan támogatjaa riasztási feltételeknek megfelelő visszajelzéseket. A visszajelzések alapján a kijelölt (master) állomáshoz közvetlenül vagy közvetve csatlakozó felügyeleti központban a kívánt riasztásokképződnek. A beprogramozott riasztás nemcsak a távfelügyeleten jelenik meg, a készülék adatinterfész csatlakozóján is logikai szintváltozást hoz létre.A hálózati diagnosztika közvetlen vagy közvetett kapcsolaton keresztül, két féle eléréssel valósulhat meg: felhasználói adatforgalom megszakításával (gyors diagnosztika), lekérdezéssel, amikor a felhasználói adatokkal együtt érkeznek a diagnosztikai adatok ( lassú diagnosztika).

MDS 47105 adatrádió fő műszaki adatai:

Működési frekvenciasáv: 420....450MHz
Csatorna osztás: 12,5 kHz
Frekvencia beállítás lépésköz: 6,25kHz
Frekvencia stabilitás: 1,5ppm
Teljesitmény pontosság: 1.5 dB
Teljesitmény beállithatóság: 20....37 dBm
Teljesitmény beállithatóság lépésköz: 1 dBm
RF impedancia: 50 Ohm
Adás kitöltési tényező: 100%
TOT timer: programozható
Adásra kapcsolási idő: <5 msec
Vevő érzékenység: -113 dBm
Adat csatlakozás: RS-232,  25 pólusú anya
Adat interfész sebessége: 110..38400    Baud
Byte hossz: 10 bit
Táplálás: 10,5..30V DC (min 2,5A)
Működési hőmérséklet: -30..+60 C
Méretek: 51 x 143 x 184  mm
Tömeg: 1 kg

vissza

M2M GPRS Modem

Az M2M Modem alkalmas felügyeleti, távmérési rendszerek adatainak továbbítás, adatcsere, ilyen rendszerek közti adatcserére.
Az M2M modem egy programozható RS232 porttal ellátott GSM, GPRS hálózaton működő adatkommunikációs eszköz, amely ipari környezetben is alkalmas adatátvitel biztosítására.


M2M Modem





Jellemzők, műszaki adatok:

-Mikrokontroller az op.rendszer és alkalmazások futtatására
-2Mbyte flash
-64Kbyte RAM
-C-ben programozható
-Soros porton keresztül, PC-ről és távolról is konfigurálható

-Tápfeszültség:8-18V DC, vagy 16V AC
-Tápfeszültség felügyelet
-Áramfelvétel készenlétben: 20mA
-Áramfelv. kommunikációban: max.150mA
-"C" sínre rögzíthető
-Méret:95 x 35 x 85mm
-Működési hőmérséklet -20..+55 C

Kifutott termék, már nem rendelhető!!!

vissza

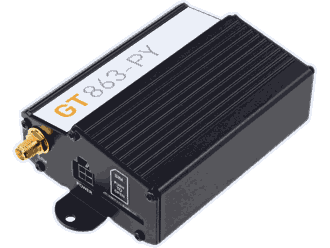

Telit GT863-PY GSM/GPRS modem

Technikai adatok:

  • Négysávos (850-900-1800-1900 MHz) GSM/GPRS modem
  • Hang/FAX/SMS/Adat üzemmódok
  • GPRS class 10, PBCCH támogatás
  • Belső TCP/IP stack
  • Felhasználói alkalmazások futtatása a modemben
  • Kimenő teljesítmény:
    Class 4 (2W @ 800/900 MHz) és Class 1 (1W @ 1800/1900 MHz)
  • Érzékenység: -107 dBm
  • Bemeneti feszültség: 9-24 V
  • SMA antenna csatlakozás
  • RS232 csatlakozás 9 pólusú D-SUB csatlakozón
  • Beépített SIM olvasó
  • Méretek: 107 ×64 × 33 mm
  • Tömeg: 135 g
  • Működési hőmérséklet tartomány: -30°C - +75C
  • Kiterjesztett AT parancskészlet
  • Típusengedélyezett, RoHS szabvány szerinti
  • Beépített általános célú I/O portok

vissza


GT modem

A GT863-PY GPRS modem ipari adatkommunikáció területén használható de biztosítja a beszéd kommunikáció lehetőségét is a kiépített segéd csatlakozón keresztül. Közvetlenül vezérelhető az RS-232 interfészről a szabványos, kiterjesztett AT parancskészlettel. Felhasználói alkalmazások futtatása a modemben lehetséges, ami külső kontroller használata nélküli üzemmódot is lehetővé tesz, ha egyszerű feladatokat kell megoldani.

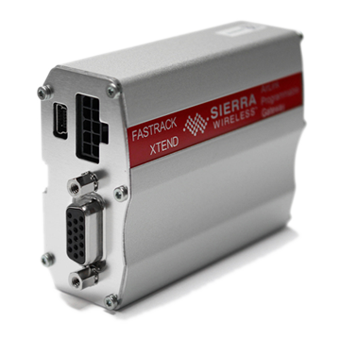

SIERRA FXT009 EDGE

Technikai adatok:

  • Négysávos (850-900-1800-1900 MHz) GSM/GPRS modem
  • GSM, GPRS, EDGE, CSD támogatás
  • Protokoll: TCP/IP
  • SMA antenna csatlakozás
  • Beépített SIM olvasó
  • Méretek: 89 ×60 × 30 mm
  • Festett fém burkolat
  • Működési hőmérséklet tartomány: -30°C - +75°C
  • FCC, RoHS, PTCRB, R&TTE, GCF, CSA

A Sierra FXT009 vezeték nélküli modem ipari adatkommunikáció területén használható de biztosítja a beszéd kommunikáció lehetőségét is a kiépített segéd csatlakozón keresztül. Felhasználói alkalmazások futtatása a modemben lehetséges, ami külső kontroller használata nélküli üzemmódot is lehetővé tesz, ha egyszerű feladatokat kell megoldani.



Sierra

vissza

Industry Porte GSM GPRS Modem

Industry GPRS

vissza



Technikai adatok:

  • CSD vonali moduláció: 14400bps max.
  • Aszinkron üzemmód: transzparens, non-transzparens
  • Soros interface: V.24/DB-9 soros
    CL master (20mA)
    RS-485 (opcionális)
  • Soros vonali sebesség: max 57600 bps
  • Konfigurálás: soros felületen profilok/beállítás
  • Túlfesz védelem: soros interface és táplálás felöl
  • Túlűáramvédelem: táplálás felöl
  • Állapotjelzők: PWR,GSM,OK,CL, DCD, TX, RX
  • Kezelőszervek: 10 állású kapcsoló
  • Csatlakozók:FME antennacsatlakozó, DB-9 soros csatl.
    RJ-44csatlakozó, sorkapocs
  • Hőm. tartomány: -10...50C fok
  • Relatív páratartalom: max.80%
  • Védettség: IP20
  • Méretek: 70 × 85 × 60 mm kalapsínre pattintható IP20

Kifutott termék, már nem rendelhető!!!

AF 6053-232/485 EXT modem

A modem jelzések, mérési eredmények, állapot információk, AF 6053 232/485 EXT modem vezérlések továbbítására használható. Táplálása 8..12V DC feszültségről történik a megadott csatlakozó bekötés szerinti pontokon. Az átvitel az adat interfészre nézve transzparens:  a beérkező üzeneteket az ellenállomáson változatlan formában adja ki. A rádió csatornán küldött saját kód kiegészítés az RS interfészen nem jelenik meg

Kifutott termék, már nem rendelhető, csak szervíz!!!

Főbb műszaki adatok:

Digitális interfész: RS 232, RS 485

Sebesség:1200baud (1200....19200baud)
Adatformátum: 8N1 vagy 8N2
Szint: szabvány szerint
Rádiós interfész:
Sebesség: 1200 ( 2400) bps
Vételi szint: -6 dBm
Adásszint: a felhasznált rádiótípus szerint
Adásindítás: OC
Tápfeszültség: 8.....12V
Fogyasztás: <100mA
Működési hőmérséklet: -30.....60C

vissza

AF 6055-2 Rádiós modem

AF6055-2Főbb műszaki adatok:

RS interfész sebessége: 9600baud
Átviteli sebesség: 2400bps
Fogyasztás: <230mW
Méretek: 90 x 55 x 15 mm
Súly: 110gr
Működési hőmérséklet tartomány: -30..... 60C

Az AF-6055-2 rádiós modem jelzések, mérési értékek, állapotinformációk, vezérlések vezeték nélküli továbbítására használható. Táplálása az ETSI 300-113 szabványnak megfelelő adatrádióról vagy külső tápegységről történik. A modem félduplex működésű: a rádió csatornán üzenet küldés alatt  nem vesz üzenetet. Az adat bemenetén érkező minden karakter kb. 10msec időzítést indít (újra)  és ha ezután nem érkezik újabb karakter, egy üzenetnek veszi és elküldi. Az ellenállomás a vett adatokat egy üzenetként adja ki az adatkimenetén. Maximális üzenet hossz 256 (512) karakter. Az RS232 interfészen átvett adatokat a modem keretezi, és hibaellenőrző kóddal látja el. Az ellenállomás a kiegészítő adatokat vizsgálja, és ha hibát talál, a rádiócsatornán átvitt adatokat nem továbbítja az RS232 interfészre. A  kiegészítő információk nem kerülnek ki az RS232 interfészre.
Az átvitel transzparens.

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

AF 6054 USB modem

AF 6054USBA modem jelzések, mérési eredmények, állapotinformációk, vezérlések továbbítására használható. Az átvitel az adat interfészre nézve transzparens:  a beérkező üzeneteket az ellenállomáson változatlan formában adja ki. A rádió csatornán küldött saját kód kiegészítés az RS interfészen nem jelenik meg



Főbb műszaki adatok:
Digitásil interfész: USB


Rádiós interfész:
Sebesség: 1200 ( 2400) bps
Vételi szint: -6 dBm
Adásszint: a felhasznált rádiótípus szerint
Adásindítás: OC
Fogyasztás: <100mA
Működési hőmérséklet: -30.....60C

Kifutott termék, már nem rendelhető, csak szervíz !!!

vissza

AF 6055-1 Rádiós modem

AF6055-1 modem

Főbb műszaki adatok:

RS interfész sebessége: 9600 Baud
Átviteli sebesség: 1200bps
Fogyasztás: <230mW
Méretek: 90 x 55 x 15 mm
Súly: 110gr
Működési hőmérséklet tartomány: -30..... 60C


Az AF-6055-1 rádiós modem jelzések, mérési értékek, állapotinformációk, vezérlések vezeték nélküli továbbítására használható. Táplálása az ETSI 300-113 szabványnak megfelelő adatrádióról vagy külső tápegységről történik. A modem félduplex működésű: a rádió csatornán üzenet küldés alatt  nem vesz üzenetet. Az adat bemenetén érkező minden karakter kb. 10msec időzítést indít (újra)  és ha ezután nem érkezik újabb karakter, egy üzenetnek veszi és elküldi. Az ellenállomás a vett adatokat egy üzenetként adja ki az adatkimenetén. Maximális üzenet hossz 256 (512) karakter. Az RS232 interfészen átvett adatokat a modem keretezi, és hibaellenőrző kóddal látja el. Az ellenállomás a kiegészítő adatokat vizsgálja, és ha hibát talál, a rádiócsatornán átvitt adatokat nem továbbítja az RS232 interfészre. A  kiegészítő információk nem kerülnek ki az RS232 interfészre. Az átvitel transzparens.

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

Adatátviteli átjátszó állomás

Műszaki adatok:

Működési frekvencia sáv 420..450 MHz
Csatorna osztás 12,5 kHz
Frekvencia beállítás lépésköz 6,25 kHz
Frekvencia stabilitás 1,5 ppm
Teljesitmény pontosság 1,5 dB
Teljesitmény beállithatóság 20..37 dBm
Teljesitmény beállitás lépésköz 1 dBm
RF impedancia 50 Ohm
Adás kitöltési tényező 100 %
Adásra kapcsolási idő <5 msec
Vevő érzékenység -113 dBm
Táplálás 230V AC
Működési hőmérséklet -30..+60 C

vissza



Adatátviteli_átjátszó

Gyors működésű átjátszó állomás a Microwave Data Systems által gyártott adatrádiókkal megvalósítva. Szünetmentesített táplálással rendelkezik, amely biztosítja a 230V-os táplálás kimaradása esetén is a folyamatos üzemet.

AF-GP340 Data adapter
AF-GP360 Data adapter

AF-GP320 Data Adapter

Az AF-GP3x0 Data Adapter ideális választás a legtöbb adatátviteli
feladatra. Ajánljuk a rendszer integrátoroknak, folyamat szabályozási feladatokra, és az ipar számos területén felhasználható. A készülek a legtöbb gyártó modemjéhez illeszkedő felülettel készül a megrendelővel egyeztetett formában. A készülék jól illeszthető a SCADA rendszerekbe, valamint pont-pont és pont-multipont alkalmazá-sokhoz. A készülék a Motorola GP300 sorozatú rádiókon alapszik, amelyik az MSZ ETS 300.113 szabványnak megfelel. (Az AF GP320 Data adapterek 2006-ig voltak elérhetők.)

Tulajdonságok

  • 16 csatorna (GP340),
  • 12,5 KHz/20 KHz / 25 KHz programozható csatorna beállítás
  • PL és DPL sávalatti jelzés
  • Programozható adásidő korlát
  • Adó teljesítmény szint váltás High - Low (oldalsó gombbal)
  • Tápellátás: DC +8V vagy +12V (felhasználó választja meg)
  • Analóg csatlakozás: 9 pólusu SUBD apa csatlakozó
    35 mm DIN sinre rögzíthető
GP320_back
GP320_back2pdf

Müszaki paraméterek:

  • Csatornaszám: 1
  • Frekvenciatartomány: 403-470MHz
  • Adóteljesítmény: max 4W
  • Tápfeszültség: DC +8 vagy 12V
  • Névleges áramfelvétel: 220mW-620mA;
    1W - 880mA; 2W -1A; 4W - 2A
  • Vevőérzékenység: 0.25uV
  • Szomsz. csat. elnyomás: >70db @25kHz
  • Intermoduláció: >65db
  • Méretek: 154 x 65 x 45mm
  • MIL szabványok: 810 C,D, E
  • Súly: 340 gr

vissza



Kifutott termék, már nem rendelhető, csak szervíz!!!

AF-GP 340 Rádiós modem

GP340 Rádiós modemAz AF-GP340 Data Adapter ideális választás a legtöbb adatátviteli
feladatra. Ajánljuk a rendszer integrátoroknak, folyamatszabályozási
feladatokra és az ipar számos területén. A készülek a legtöbb gyártó PLC-ihez illeszthető, mivel RS232 vagy RS485 felülettel készül a megrendelővel egyeztetett formában. A készülék jól illeszthető a SCADA rendszerekbe, valamint pont-pont és pont-multipont alkalmazá-sokhoz. A készülék a Motorola GP300 sorozatú rádiókon alapszik, amelyik az MSZ ETS 300.113 szabványnak megfelel.

Müszaki paraméterek:

  • Csatornaszám: 16 -(GP340)
  • Frekvenciatartomány: 403-470MHz
  • Adóteljesítmény: max 4W
  • Tápfeszültség: DC +8 vagy 12V
  • Névleges áramfelvétel: 220mW-620mA;
    1W - 880mA; 2W -1A; 4W - 2A
  • Vevőérzékenység: 0.25uV
  • Szomsz. csat. elnyomás: >70db @25kHz
  • Intermoduláció: >65db
  • Méretek: 154 x 65 x 45mm
  • MIL szabványok: 810 C,D, E
  • Súly: 340 gr





Tulajdonságok

  • 16 csatorna (GP340)
  • 12,5 KHz / 20 KHz / 25 KHz programozható csatorna beállítás
  • PL és DPL sávalatti jelzés
  • Programozható adásidő korlát
  • Adó teljesítményszint váltás High - Low (oldalsó gombbal)
  • Tápellátás: DC +8V vagy +12V (felhasználó által specifikálva)
  • RS232 csatlakozás, RTS vezérléssel/1200baud 9 pólusú SUBD anyacsatlakozó -vagy-
    RS485 csatlakozás, 9pol. SUBD anya csatl. beépített lezárással
  • Adatátviteli sebesség rádió csatornán:1200bps V23 szabvány szerinti FSK
  • 35 mm-es DIN sinre rögzíthető

AF-GP340 Rádiós modempdf

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

AF-Icom IC F25 Data adapter

icom_radiosmodemicom_modm_bottom

Az AF-Icom IF C25 Data adapteradatátviteli feladatokra készült.
Ajánljuk rendszerintegrátoroknak, folyamatszabályozási feladatokra és az ipar számos területén való felhasználásra.A készülek a legtöbb gyártó modemjéhez illeszkedő felülettel készül a megrendelővel egyeztetett formában.


Müszaki paraméterek:

  • Csatornaszám: 15
  • Frekvenciatrtomány: 403-470MHz
  • Adóteljesítmény: max. 4W
  • Vevőérzékenység: 0.25uV
  • Programozható adásidő korlát
  • Adó teljesítményszint váltás High - Low
  • Tápellátás: DC +8V vagy +12V (felhasználó által specifikálva)
  • Adatátviteli sebesség rádió csatornán:1200bps
  • Méretek: 160 x 50 x 60mm
  • Névleges áramfelvétel: 220mW-620mA;
    1W - 880mA; 2W -1A; 4W - 2A

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

AF-Icom IC F25 Rádiós modem

icom_radiosmodemicom_modm_bottom

Az AF-Icom IC F25 Rádiós modem adatátviteli feladatokra készült.
Ajánljuk rendszerintegrátoroknak, folyamatszabályozási feladatokra és az ipar számos területén való felhasználásra..

vissza

Kifutott termék, már nem rendelhető, csak szervíz !!!



Müszaki paraméterek:

  • Csatornaszám: 15
  • Frekvenciatrtomány: 403-470MHz
  • Adóteljesítmény: max. 4W
  • Vevőérzékenység: 0.25uV
  • Programozható adásidő korlát
  • Adó teljesítményszint váltás High - Low
  • Tápellátás: DC +8V vagy +12V (felhasználó által specifikálva)
  • TTL szintű adat csatlakozás PTT vezérléssel 9 pólusú SUBD anyacsatlakozóval
  • Adatátviteli sebesség rádió csatornán:1200bps
  • Adatinterfész sebessége 1200 baud
  • Méretek: 160 x 50 x 60mm
  • Névleges áramfelvétel: 220mW-620mA;
    1W - 880mA; 2W -1A; 4W - 2A

AF 6052 Rádiós modem

Az AF 6052 Rádiós modem adatátviteli feladatra készült. Ajánljuk rendszer integrátoroknak, folyamatszabályozási feladatokra és az ipar számos területén.

AF6052Rádiós ModemA készülék félduplex működésű: az adat csatlakozón érkező karaktereket
utolsó karakter időzítéssel puffereli és egy adat csomagként küldi el a rádió
csatornán

Az RS-485 szinten működő modemek adat interfésze csak a rádió csatornán
érkező adatok kiadása alatt fordul adásra az AVB felé.

A készülék kétállapotú I/O kiegészítése esetén a felhasználó által előírt működésű vagy a rádió csatorna adat forgalmának előre programozott üzenetfigyelésével működik. Utóbbi esetben a beprogramozott üzenetek vétele esetén a max 3 vagy 5 kétállapotú bemenet állapotát visszaküldi illetőleg a max 2 kimenet állapotát megváltoztatja és nyugta üzenetet küld vissza.





Tulajdonságok:
Adatlap

  • 2 (8) csatorna
  • 12,5 KHz / 20 KHz / 25 KHz programozható csatorna beállítás, adásidő korlát
  • Adó teljesítmény szint váltás High - Low (oldalsó gombbal).
  • Tápfeszültség DC +8V vagy +12V (felhasználó által specifikálva).
  • RS-232 és/vagy RS485 szintű adat csatlakozás 9 pólusu SUBD anya csatlakozón
  • Adatátviteli sebesség rádió csatornán 1200(/2400) bps
  • Adat interfész sebessége 1200(..19200) baud
  • Kétállapotú I/O kiegészítés bemenetei a tápfeszültségre vannak felhúzva
  • Kétállapotú I/O kiegészítés kimeneteire max 48V 100mA terhelés kapcsolható

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

Adatátviteli összeállítás GM Databox-al

gmdatabox

Az összeállítás pont-pont és pont-több pont közti adatátviteli alkalmazásokra kifejlesztett, az UHF 400MHz sávú, az ETSI 300.113 adatátviteli szabványnak megfelelő rádió adó-vevő, amely a sávnak megfelelő rádiós modemmel van kiegészítve. Ipari vezérlés és mérés-adatgyűjtés alkalmazásokban jól használható, de bármilyen félduplex adatátviteli alkalmazást lehetővé tesz. A modem az általánosan használt telemetikai alkalmazásoknak megfelelő paraméterekkel rendelkezik és ettől eltérő igény esetén optimalizálható az adott alkalmazáshoz.

.

af6055

  • Működési frekvenciasáv: 420....450MHz
  • Csatorna osztás: 12,5 kHz
  • Frekvencia beállítás lépésköz: 6,25kHz
  • Frekvencia stabilitás: 1,5 ppm
  • Teljesitmény beállithatóság: 0,1..2W
  • RF impedancia: 50 Ohm
  • TOT timer: programozható
  • Vevő érzékenység: -113 dBm
  • Adat csatlakozás: RS-232, 9 pólusú Canon anya
  • Adat interfész sebessége: 9600 Baud
  • Formátum: 8N1
  • Táplálás: 12V DC (min 0,5A)
  • Működési hőmérséklet: -30..+60 C
  • Méretek: 45x127x165 mm

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

Adatátviteli összeállítás VX 2100-al

vx2100modemmel

Az összeállítás pont-pont és pont-több pont közti adatátviteli alkalmazásokra kifejlesztett, az UHF 400MHz sávú, az ETSI 300.113 adatátviteli szabványnak megfelelő rádió adó-vevő, amely a sávnak megfelelő rádiós modemmel van kiegészítve. Ipari vezérlés és mérés-adatgyűjtés alkalmazásokban jól használható, de bármilyen félduplex adatátviteli alkalmazást lehetővé tesz. A modem az általánosan használt telemetikai alkalmazásoknak megfelelő paraméterekkel rendelkezik és ettől eltérő igény esetén optimalizálható az adott alkalmazáshoz.

af6055

  • Működési frekvenciasáv: 420....450MHz
  • Csatorna osztás: 12,5 kHz
  • Frekvencia beállítás lépésköz: 6,25kHz
  • Frekvencia stabilitás: 1,5 ppm
  • Teljesitmény beállithatóság: 0,1..2W
  • RF impedancia: 50 Ohm
  • TOT timer: programozható
  • Vevő érzékenység: -113 dBm
  • Adat csatlakozás: RS-232, 9 pólusú Canon anya
  • Adat interfész sebessége: 9600 Baud
  • Formátum: 8N1
  • Táplálás: 12V DC (min 0,5A)
  • Működési hőmérséklet: -30..+60 C
  • Méretek: 45x127x165 mm

vissza

Kifutott termék, már nem rendelhető, csak szervíz!!!

Canopy Acces Point - AP

Canopy_AP





Tulajdonságok

  • Pont - Multipont összeköttetésre
  • 60 fokos szektorsugárzó
  • Akár 200 végpont kiszolgálása
  • DES titkosítás (opcionális AES)
  • AP 10Mbps , Advantage AP 20Mbps névleges adatátvitel
  • Frekvenciasávtól függően max. 8km reflektor nélkül, reflektorral 10-20km
  • A modul egyszerűen csatlakoztatható a helyi LAN hálózathoz

vissza

Canopy Subscriber Module - SM

Canopy_SM





Tulajdonságok

  • Pont - Multipont összeköttetésre
  • DES titkosítás (opcionális AES)
  • SM 10Mbps , Advantage SM 20Mbps névleges adatátvitel
  • Frekvenciasávtól függően max. 8km
  • Reflektor nélkül, reflektorral 10-20km
  • A modul egyszerűen csatlakoztatható a helyi LAN hálózathoz


vissza

Canopy Backhaul - BH

Canopy_BH





Tulajdonságok

  • Pont - Pont összeköttetésre
  • Számítógép alhálózatok közti összeköttetésre
  • DES titkosítás (opcionális AES)
  • 10-20-30-60-150-300Mbps névleges adatátvitel
  • Frekvenciasávtól függően max. 8km reflektor nélkül, reflektorral 10-20km
  • A modul egyszerűen csatlakoztatható a helyi LAN hálózathoz

vissza

CMM Micro rendszer

CMM



Egy telepítési helyen max. 8 AP és/vagy BH szektor-kiépítésű hálózat menedzselésére, elosztására szolgál.

Tulajdonságok:

  • Táp: 24V Dc /0.3A
  • Különálló 230V/24V hálózati adapter
  • Műk. hőmérséklet: -40C - +55Cl
  • Páratartalom: 100%
  • Méretek: 31 x 26 x 7.5 cm
  • Súly: 3.6 kg


vissza



Főoldal
